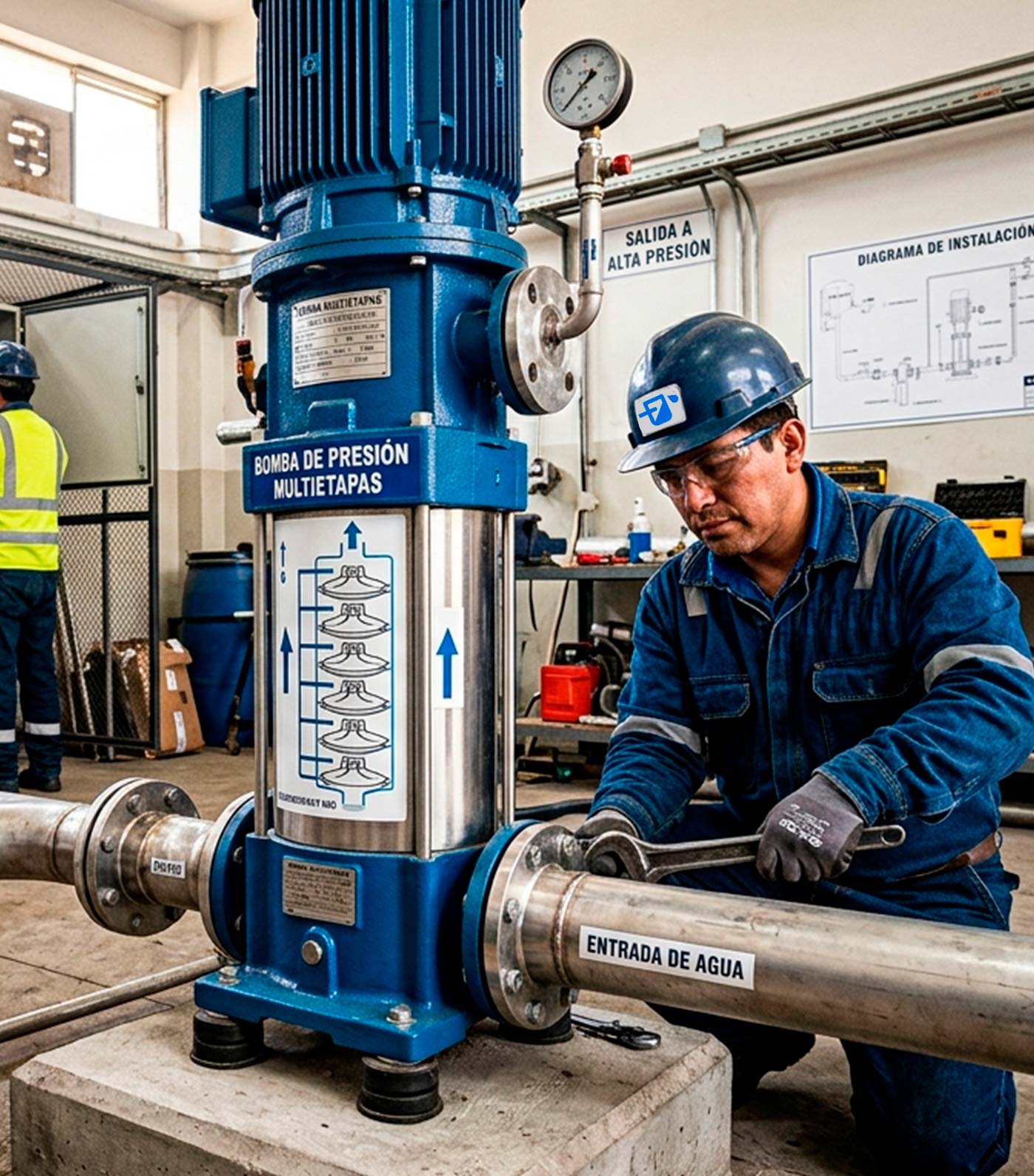

Bomba de Presión Multietapas
¿Qué es una Bomba de Presión Multietapas?
Una bomba de presión multietapas es un equipo hidráulico diseñado para generar altas presiones mediante el uso de dos o más impulsores (o etapas) instalados en serie dentro de una misma carcasa. A diferencia de las bombas de una sola etapa, estas funcionan de manera progresiva para mover fluidos a grandes alturas o vencer resistencias elevadas.
Sus características principales incluyen:
- Operación en serie: Cada etapa aumenta la presión de la anterior.
- Máxima eficiencia: Logran presiones superiores a bombas impulsoras.
- Diseño compacto: Ahorran espacio frente a múltiples equipos.
- Versatilidad: Formatos horizontales o verticales según el área.
- Uso estándar: Ideales para edificios, calderas, ósmosis y riego.

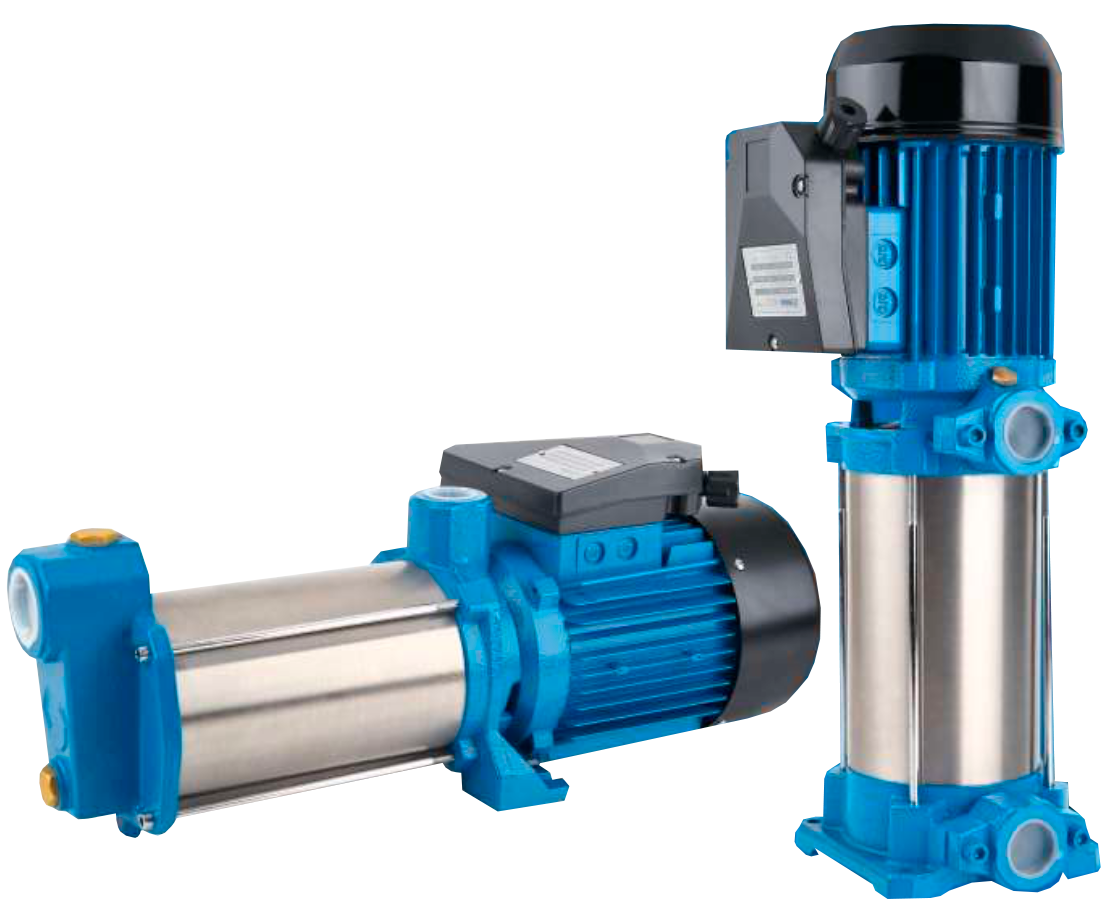

¿Bomba de presión multietapas para que sirve?
Una bomba multietapas es una máquina diseñada específicamente para mover fluidos (principalmente agua) y aumentar su presión de forma progresiva a través de múltiples etapas o impulsores. A diferencia de las bombas de una sola etapa, que pueden mover mucho caudal pero a baja presión, las multietapas están optimizadas para aplicaciones que requieren una alta carga hidrostática (mucha presión) con caudales más moderados.
Sus principales aplicaciones y utilidades incluyen:
- Sistemas de presurización: Ideales para edificios altos y hoteles, garantizando que el agua llegue con presión constante a los pisos más elevados.
- Ósmosis inversa: Proporcionan la alta presión necesaria para forzar el agua a través de membranas en procesos de purificación y desalinización.
- Alimentación de calderas: Permiten inyectar agua en calderas industriales venciendo la contrapresión del vapor interno de manera eficiente.
- Riego agrícola: Facilitan el transporte de agua a largas distancias o terrenos con elevaciones significativas que requieren gran fuerza de empuje.
- Equipos contra incendios: Fundamentales en sistemas de extinción donde se necesita un alcance de chorro potente y constante.
- Procesos industriales: Utilizadas en sistemas de lavado a presión y transporte de fluidos en plantas químicas que operan bajo regímenes exigentes.
Gama de Bombas de Presión Multietapas

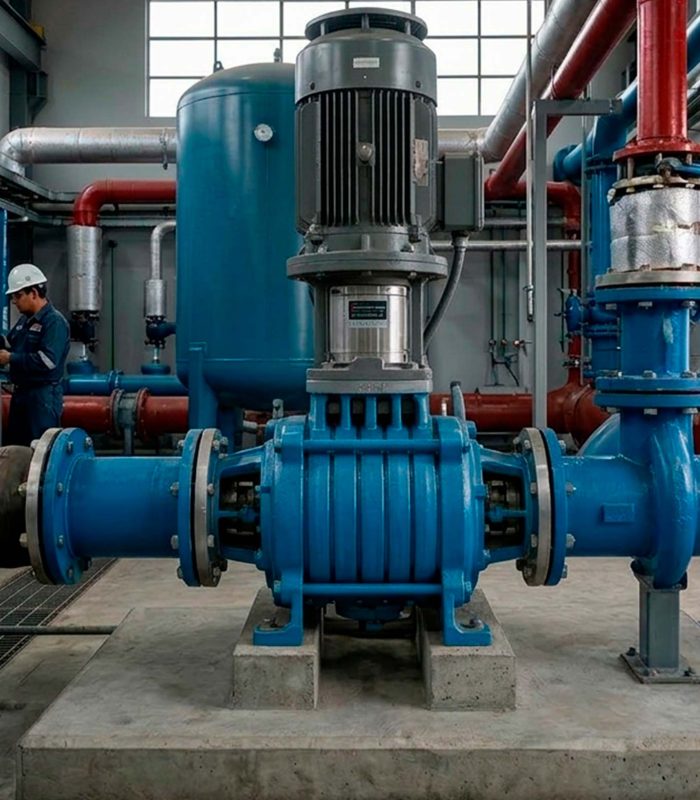

Partes de Bombas Multietapas
Componentes internos de alta resistencia diseñados para optimizar el flujo hidráulico y maximizar la presión en sistemas industriales exigentes.
| APLICACIONES | DESCRIPCIÓN | |
|---|---|---|
|
Motor Eje del motor Voltaje y Frecuencia Cuerpo de la bomba Soporte del motor Difusor Impulsor Sello mecánico Temperatura del líquido Límites de operación |
Bobinado de cobre, eficiencia IE2, I.Cl B, IPX4 monofásico con protección térmica Eje soldado AISI304 110V, 230V, voltaje amplio; 50Hz, 60Hz Hierro fundido HT200 Hierro fundido HT200 PPO (Tecnopolímero) PPO (Tecnopolímero) Cerámica-Grafito-NBR 0-60°C Succión 8m, Máx. 8bar |

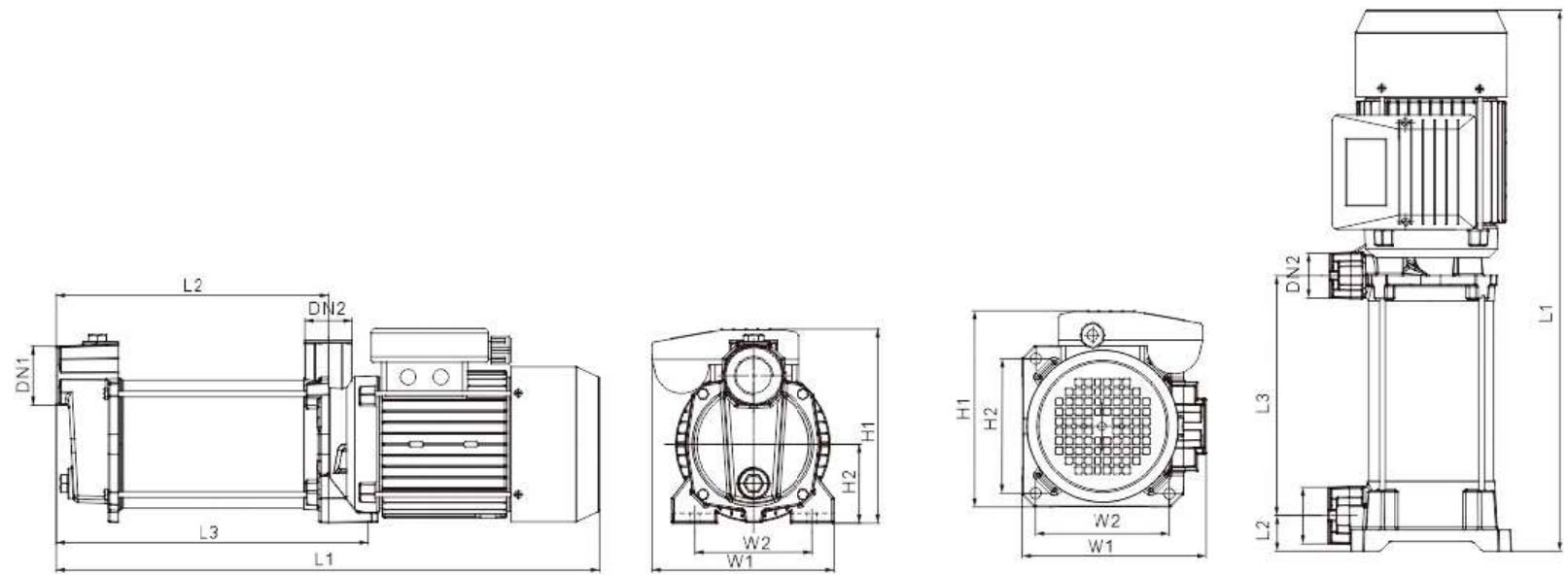

Dimensiones
| Tipo | L1 | L2 | L3 | W1 | W2 | H1 | H2 |
|---|---|---|---|---|---|---|---|
| YMP3-30 | 403 | 175 | 204 | 155 | 100 | 175 | 71 |
| YMP3-40 | 429.5 | 200 | 229 | 155 | 100 | 175 | 71 |
| YMP3-50 | 456 | 225 | 254 | 155 | 100 | 175 | 71 |
| YMP3-60 | 482.5 | 250 | 279 | 155 | 100 | 175 | 71 |
| YMP3-70 | 509 | 275 | 304 | 155 | 100 | 175 | 71 |
| YMP3-80 | 535.5 | 300 | 329 | 155 | 100 | 175 | 71 |
| YMP6-30 | 469 | 195 | 236 | 186 | 120 | 198 | 80 |
| YMP6-40 | 497 | 223 | 264 | 186 | 120 | 198 | 80 |
| YMP6-50 | 525 | 251 | 292 | 186 | 120 | 198 | 80 |
| YMP6-60 | 553 | 279 | 320 | 186 | 120 | 198 | 80 |
| YMP6-70 | 581 | 307 | 348 | 186 | 120 | 198 | 80 |
| YMP6-80 | 609 | 335 | 376 | 186 | 120 | 198 | 80 |
| YMP6-90 | 637 | 363 | 404 | 186 | 120 | 198 | 80 |
| YMP9-30 | 517 | 212 | 241 | 195 | 135 | 223 | 90 |
| YMP9-40 | 544.5 | 239.5 | 268.5 | 195 | 135 | 223 | 90 |
| YMP9-50 | 572 | 267 | 296 | 195 | 135 | 223 | 90 |
| YMP9-60 | 599.5 | 294.5 | 323.5 | 195 | 135 | 223 | 90 |
| YMP9-70 | 627 | 322 | 351 | 195 | 135 | 223 | 90 |
| YMP9-80 | 654.5 | 349.5 | 378.5 | 195 | 135 | 223 | 90 |
| YMP9-90 | 682 | 377 | 406 | 195 | 135 | 223 | 90 |
| Tipo | L1 | L2 | L3 | W1 | W2 | H1 | H2 |
|---|---|---|---|---|---|---|---|
| YMPV3-30 | 406 | 30 | 148 | 182 | 116 | 175 | 116 |
| YMPV3-40 | 433 | 30 | 173 | 182 | 116 | 175 | 116 |
| YMPV3-50 | 460 | 30 | 198 | 182 | 116 | 175 | 116 |
| YMPV3-60 | 487 | 30 | 223 | 182 | 116 | 175 | 116 |
| YMPV3-70 | 514 | 30 | 248 | 182 | 116 | 175 | 116 |
| YMPV3-80 | 540 | 30 | 273 | 182 | 116 | 175 | 116 |
| YMPV6-30 | 476 | 35 | 198 | 207 | 135 | 200 | 135 |
| YMPV6-40 | 504 | 35 | 226 | 207 | 135 | 200 | 135 |
| YMPV6-50 | 532 | 35 | 254 | 207 | 135 | 200 | 135 |
| YMPV6-60 | 560 | 35 | 282 | 207 | 135 | 200 | 135 |
| YMPV6-70 | 588 | 35 | 310 | 207 | 135 | 200 | 135 |
| YMPV6-80 | 616 | 35 | 338 | 207 | 135 | 200 | 135 |
| YMPV6-90 | 644 | 35 | 366 | 207 | 135 | 200 | 135 |
| YMPV9-30 | 514 | 38.5 | 337 | 225 | 152 | 225 | 152 |
| YMPV9-40 | 541.5 | 38.5 | 337 | 225 | 152 | 225 | 152 |
| YMPV9-50 | 569 | 38.5 | 337 | 225 | 152 | 225 | 152 |
| YMPV9-60 | 596.5 | 38.5 | 337 | 225 | 152 | 225 | 152 |
| YMPV9-70 | 624 | 38.5 | 337 | 225 | 152 | 225 | 152 |
| YMPV9-80 | 651.5 | 38.5 | 337 | 225 | 152 | 225 | 152 |
| YMPV9-90 | 679 | 38.5 | 337 | 225 | 152 | 225 | 152 |

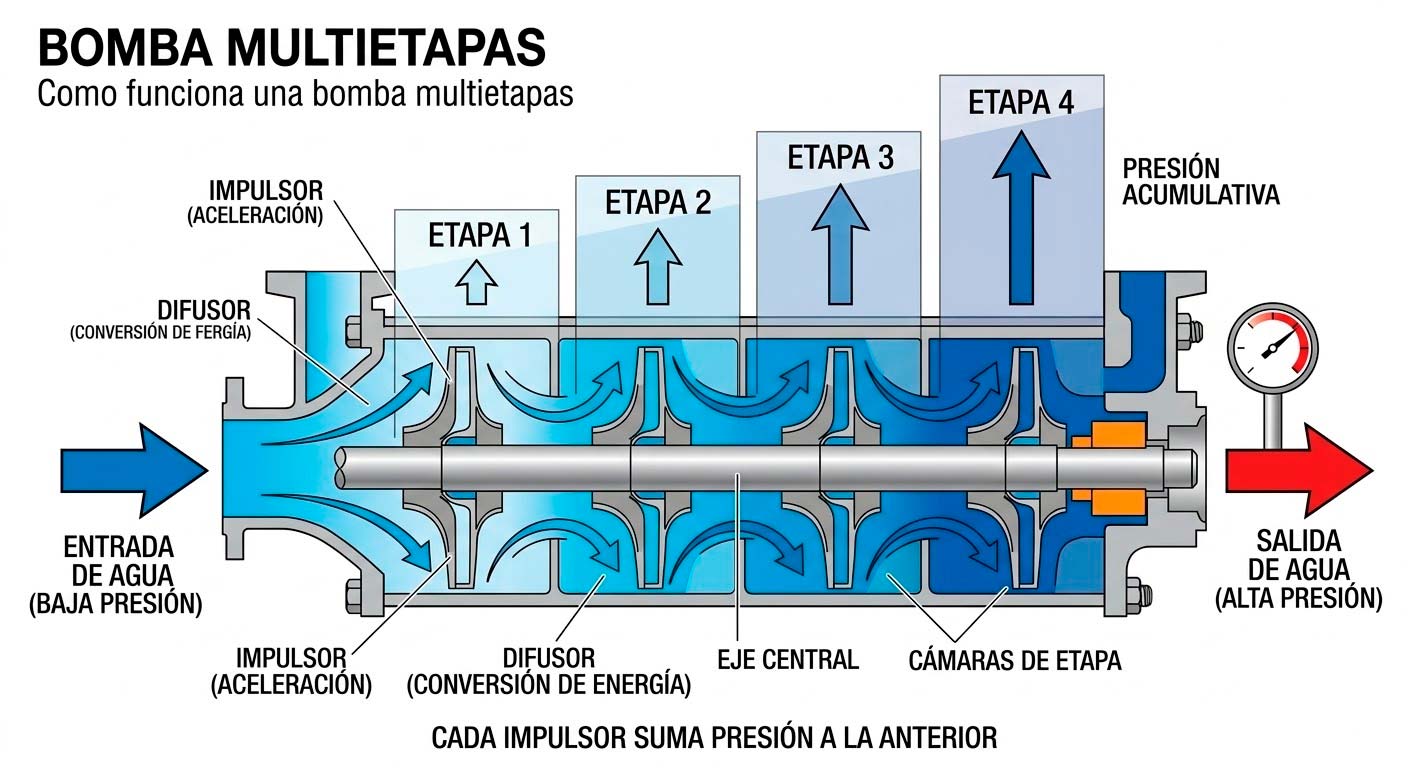

Como funciona una bomba multietapas
El funcionamiento de una bomba multietapas se basa en el incremento gradual de la presión del fluido a medida que este recorre una serie de impulsores conectados en un mismo eje.
A diferencia de equipos convencionales, el agua no sale tras el primer impulsor; es guiada por un difusor hacia el siguiente. Este proceso se repite sucesivamente: cada etapa suma presión adicional a la energía cinética recibida anteriormente. Así, el líquido alcanza alturas o niveles de fuerza industriales que una bomba de una sola etapa no lograría de forma eficiente.
Componentes clave en el proceso de bombeo
Para entender este ciclo de presurización, es fundamental conocer el rol de sus elementos internos:
- Impulsores en serie: Son los encargados de transmitir energía centrífuga al agua. Al estar alineados, la presión de salida de uno se convierte en la presión de entrada del siguiente.
- Difusores de guiado: Actúan como canales que reducen la velocidad del fluido al salir del impulsor para transformarla en presión estática antes de pasar a la siguiente fase.
- Eje central reforzado: Mantiene todos los impulsores perfectamente alineados y girando a la misma velocidad, soportando el torque generado por el motor.
- Cámaras de etapa: Espacios herméticos donde ocurre el incremento de presión individual; a mayor número de cámaras, mayor será la presión final de descarga.
- Sello mecánico de alta presión: Evita fugas de fluido hacia el exterior, diseñado específicamente para resistir el empuje acumulado en la última etapa del equipo.
Diferencia entre Bomba de Presión Multietapas, Bomba centrífuga y Bomba periférica
Para entender cuál es la mejor opción para un proyecto, es fundamental conocer cómo cada una maneja el caudal y la presión. Aquí tienes una explicación clara de cada tipo y su comparativa técnica.
Tabla Comparativa de Rendimiento
A continuación, se presentan las diferencias técnicas clave. La tabla incluye una barra de desplazamiento horizontal para facilitar su visualización en dispositivos móviles.
| Característica | Bomba Periférica Doméstica | Bomba Centrífuga | Bomba Multietapas |
|---|---|---|---|
| Tipo de Impulsor | Pequeño con álabes periféricos | Grande y de cara lisa (disco) | Múltiples impulsores en serie |
| Sensibilidad al aire | Muy sensible (pierde presión fácil) | Más tolerante a burbujas | Requiere purgado (muy eficiente) |
| Vida Útil | Media (roce interno mayor) | Larga (trabajo pesado) | Muy Larga (uso industrial) |
| Espacio de Instalación | Mínimo (rincones pequeños) | Requiere mayor espacio base | Compacta en vertical |
| Rango de Precio | Económica | Inversión más alta | Inversión profesional |
| Consumo Eléctrico | Bajo (ahorro energético) | Medio / Alto | Optimizado por presión |
| Nivel de Ruido | Más ruidosa | Muy silenciosa | Extremadamente silenciosa |
| Presión | Alta (elevación vertical) | Media (ideal planos) | Muy Alta (máxima elevación) |
| Caudal | Bajo (llenado pausado) | Alto (llenado exprés) | Alto y constante |
